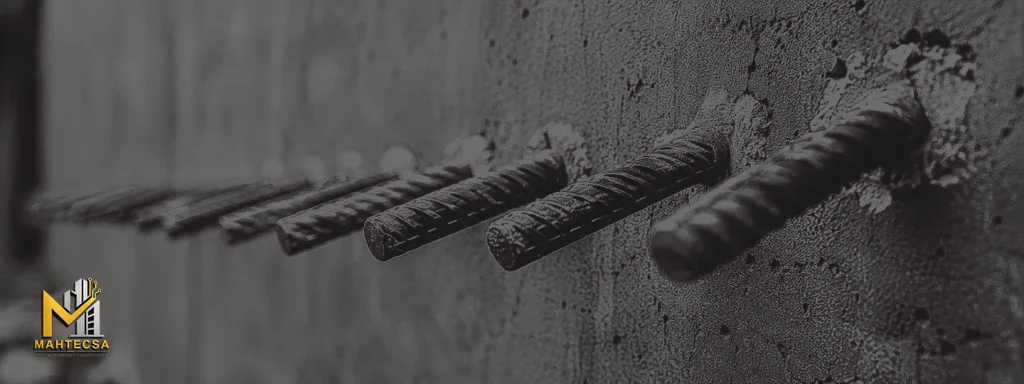

انواع روش های اجرای کاشت میلگرد
-
اجرای کاشت میلگرد با سیستم اپوکسی
ویژگیها:
- ظرفیت بالا
- مناسب پروژههای سازهای
- مناسب بارهای سنگین
کاربرد:
- مقاومسازی
- توسعه سازه
- اجرای عضو جدید
-
اجرای کاشت میلگرد با سیستم هیبریدی
ویژگی ها:
کاربرد:
- پروژههای صنعتی
• محدودیت زمان اجرا
اجرای کاشت میلگرد با سیستم گروتی
ویژگی ها:
- اقتصادیتر
- مناسب برخی پروژهها
چسب های مورد استفاده در اجرای کاشت میلگرد
انتخاب نهایی بر اساس شرایط پروژه، الزامات اجرا و شرایط بهرهبرداری انجام میشود.
مراحل اجرای کاشت میلگرد در بتن از بررسی پروژه تا بهرهبرداری
-
طراحی و تعیین پارامتر های اجرا
بررسی:
- قطر میلگرد
- طول مهاری
- عمق اجرا
- شرایط بارگذاری
- مقاومت بتن
- فاصله از لبه
- فاصله بین میلگردها
- شرایط بهرهبرداری
هدف جلوگیری از آسیب به:
- میلگرد های موجود
- کابلها
- مسیر تأسیسات
- بخشهای حساس سازه
-
سوراخ کاری
روش ها:
دریل چکشی
- سرعت بیشتر
- پروژههای عمومی
کرگیری (Core Drill)
- پروژههای حساس
- کنترل بهتر قطر و عمق
کنترل:
- قطر سوراخ
- عمق اجرا
- آسیب به بتن
- کنترل انحراف
-
تمیز کاری
مراحل:
① دمیدن هوا
② برسکاری
③ تمیزکاری مجدد
④ کنترل نهایی
اصول اجرا:
- تزریق از انتهای سوراخ
- جلوگیری از حباب
- توزیع یکنواخت
- کنترل حجم تزریق
-
نصب میلگرد و تثبیت
- ورود کنترلشده
- رسیدن به عمق نهایی
- جلوگیری از جابهجایی
چرا کاشت میلگرد فقط سوراخکاری و تزریق چسب نیست؟
میلگرد → سیستم اتصال → بتن → کل سازه
عوامل مؤثر:
- کیفیت بتن
- عمق اجرا
- فاصله از لبه
- نوع بارگذاری
- کیفیت سوراخکاری
- شرایط بهرهبرداری
- کیفیت اجرا
استاندارد های طراحی و اجرا
- ACI 318
- ضوابط ETA اروپا
- مشخصات سیستم اجرایی
- شرایط واقعی عضو بتنی
کنترل کیفیت اجرای کاشت میلگرد
کنترل حین اجرا
- کنترل قطر سوراخ
- کنترل عمق اجرا
- بررسی تمیزکاری
- کنترل مقدار تزریق
- کنترل زمان گیرش
- بررسی شرایط محیط
کنترل پس از اجرا
- بازدید چشمی
- کنترل عمق اجرا
- تست کشش (Pull-Out Test)
- تست بارگذاری
عوامل مؤثر بر ظرفیت نهایی
چه زمانی کاشت میلگرد توصیه نمیشود؟
- بتن با مقاومت بسیار پایین
- بتن آسیبدیده
- نزدیکی بیش از حد به لبه
- بارهای دینامیکی خاص
- شرایط دمایی خارج از محدوده سیستم
تفاوت کاشت بولت و کاشت میلگرد
در جدول زیر به صورت کامل در مورد تفاوت های کاشت میلگرد و کاشت بولت برای بهسازی و مقاوم سازی بتن و اینکدوم کدام موارد در چه مکان هایی می توان اجرا کرد توضیح داده ایم .
خطا های رایج در اجرای کاشت میلگرد
- سوراخ بزرگتر از مقدار طراحی
- تمیزکاری ناقص
- انتخاب سیستم نامناسب
- اجرا نزدیک لبه بتن
- بارگذاری قبل از زمان مناسب
- اجرا بدون بررسی شرایط عضو
